Pagrindiniai automatinės vielos vyniojimo mašinos techniniai parametrai |
||
|
Produkto modelis |
SQ{0}}F |
|
|
Apvijos skersmuo |
Didesnis nei arba lygus950 |
|
|
Kabelio plotis |
Didesnis nei arba lygus500 |
|
|
Kabelių išdėstymo tikslumas |
0.01 mm |
|
|
Veleno greitis |
1-200rpm |
|
|
Veleno centro aukštis |
500 mm |
|
|
Taikomas vielos skersmuo |
Plokščia varinė viela: storis 1-5mm plotis 1-15mm |
Apvali varinė viela: viena šaknisDidesnis nei arba lygus5 mm |
|
Kabelio variklis |
Kabelio servo pavara 0.75KW |
|
|
Veleno variklis |
dažnio konvertavimas 2,2KW+1:10 |
|
|
Maitinimo įtampa |
220VAC 50HZ 380VAC 50HZ |
|
|
Mašinos galia |
3,6 kW |
|
|
Atraminis vielinis stovas |
Magnetinio miltelinio elektroninio reguliavimo vienos ašies įtempiklis (vidinė vielos būgno angaMažiau nei arba lygus40 mm) |
|
|
Matmenys |
1600 x 1100 x 1600 mm |
|
|
Įrangos svoris |
660 kg |
|

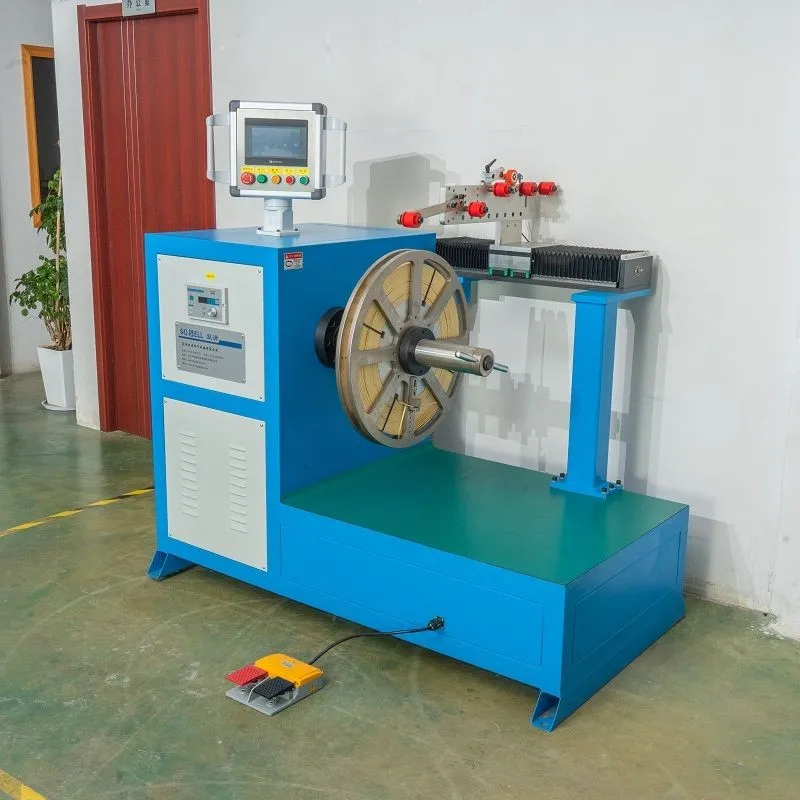

Automatinė vielos vyniojimo mašina yra pažangi vyniojimo įranga. Toliau pateikiamas išsamus įvadas:
Darbo principas
- Automatinė vielos vyniojimo mašina koordinuoja pagrindinio veleno sukimąsi ir vielos išdėstymo mechanizmo judėjimą per valdymo sistemą. Apvijos pagrindinis velenas sukasi po variklio pavara, sukdamas apvijos įtvarą, kad viela būtų suvyniota ant įtvaro. Tuo pačiu metu vielos išdėstymo mechanizmas tiksliai kontroliuoja vielos išdėstymo padėtį ant šerdies pagal nustatytus parametrus, tokius kaip vielos išdėstymo žingsnis ir kryptis, realizuodamas automatinį vielos išdėstymą.
Pagrindinė struktūra
- Apvijos velenas
- Kabelių išdėstymas
- Įtempimo valdymo sistema
- Valdymo sistema
Produkto informacija
Savybės
- Didelis laidų tikslumas:
Jis gali tolygiai ir tvarkingai išdėstyti laidus ant apvijos įtvaro su nedidele žingsnio paklaida, kuri yra labai svarbi kai kuriems produktams, kuriems keliami aukšti apvijų tikslumo reikalavimai (pvz., tikslieji transformatoriai, varikliai ir kt.).
- Didelis apvijos efektyvumas:
Automatizuotas veikimas sumažina rankinio laidų sujungimo laiką, labai pagerina apvijų greitį, gali dirbti nepertraukiamai ilgą laiką ir yra tinkamas masinei gamybai.
- Platus pritaikymo spektras:
Reguliuojant parametrus ir pakeitus kai kuriuos priedus, juo galima vynioti įvairių tipų gaminius, laidų skersmens specifikacijas ir apvijų formas, įskaitant įvairių formų rites ir apvijas.
- Stabili kokybė:
Dėl didelio tikslumo vielos išdėstymo ir vyniojimo proceso valdymo, suvyniotų ritinių kokybė yra stabili ir pastovi, todėl sumažėja gaminio gedimai, atsirandantys dėl apvijų kokybės problemų.
Taikymo sritys
- Variklių gamybos pramonėje jis naudojamas variklių statoriams ir rotoriams apvynioti; transformatorių gamybos srityje jis naudojamas tiek mažiems elektroniniams transformatoriams, tiek dideliems galios transformatoriams apvynioti; Be to, jis taip pat plačiai naudojamas elektromagnetinių komponentų, tokių kaip induktoriai ir reaktoriai, ritės apvijoms.
DUK
Kl.: Jei turime kitų produkto reikalavimų, kurių jūsų puslapyje nėra, ar galite padėti juos pateikti?
A: Įranga gali būti pritaikyta pagal klientų poreikius.
Kl .: kokio skersmens vielos gali vynioti prietaisas?
A: Tai priklauso nuo jūsų produkto. Palikite savo kontaktinę informaciją ir mes susitarsime dėl klientų aptarnavimo, kad su jumis susisiektų.
Kl .: Ar galima reguliuoti vyniojimo mašinos apvijos greitį?
A: Apvijos mašinos apvijos greitį galima reguliuoti. Per įrangos valdymo skydelį galima reguliuoti tinkamą apvijos greitį pagal skirtingus apvijų reikalavimus, tokius kaip vielos skersmuo, ritės apsisukimų skaičius ir kiti veiksniai.
Kl .: Kas lemia vyniojimo mašinos vyniojimo tikslumą?
A: Apvijų tikslumas daugiausia priklauso nuo įrangos mechaninės konstrukcijos tikslumo. Pavyzdžiui, laidų išdėstymo mechanizmo tikslumas turės įtakos laidų išdėstymo tvarkingumui. Tuo pačiu metu valdymo sistemos tikslumas taip pat yra labai svarbus. Pažangios valdymo sistemos gali tiksliai valdyti variklio sukimosi kampą ir greitį, kad būtų užtikrintas apvijos tikslumas.
